TS系列通用型
- 高性能型
- 系列齊全
- 可適配100W~9KW全系列高壓交流伺服電機
|
驅動器系列
|
TS系列
|
|||
|
控制特性
|
控制方式
|
SVPWM調制，閉環矢量控制
|
||
|
電子齒輪
|
(1～9999)/(1～9999)
|
|||
|
位置控制精度
|
±1pulse
|
|||
|
制動方式
|
全新的再生能耗制動方式
|
|||
|
過載能力
|
200%，30s
|
|||
|
輸入輸出接口
|
數字量輸入
|
8路光耦隔離輸入
|
||
|
數字量輸出
|
4路光耦隔離輸出，OC輸出接法
|
|||
|
模擬量輸入
|
2路：-10V ～ +10V，運算放大器輸入緩沖接口，電氣不隔離
|
|||
|
模擬量輸出
|
2路：-10V ～ +10V，DAC可設置輸出（僅限TSC系列驅動器）
|
|||
|
編碼器輸入
|
支持QEP增量式
|
|||
|
編碼器分頻輸出
|
標準電機編碼器信號下（默認2500線），具備1～2500線任意脈沖輸出
|
|||
|
脈沖輸入
|
單脈沖正負邏輯、雙脈沖正負邏輯和正交脈沖正負邏輯六種輸入方式
|
|||
|
通訊總線
|
RS232/RS485
|
|||
|
使用環境
|
使用場所
|
無塵埃、無腐蝕性氣體、無可燃性氣體
|
||
|
溫度
|
0℃ ～ +40℃
|
|||
|
濕度
|
95% RH以下（不結露）
|
|||
|
振動
|
振動頻率≤20Hz：9.8m/s²；20Hz≤振動頻率≤50Hz：2 m/s2
|
|||
|
TS系列
|

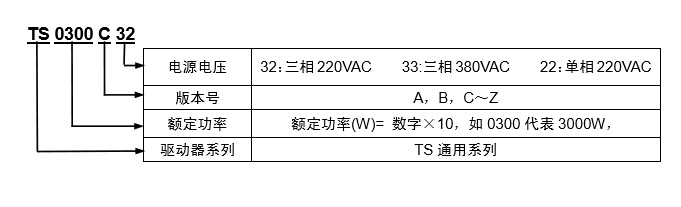

驅動器型號
|
功率電源
|
控制電源
|
適配電機
|
|
TSXXXXA
|
TS0020A22
|
單相220V AC
|
0.2KW
|
|
|
TS0040A22
|
0.4KW
|
|||
|
TS0075A22
|
0.75KW
|
|||
|
TS0100A22
|
1KW
|
|||
|
TS0150A32
|
三相220V AC
|
1.5KW
|
||
|
TS0200A32
|
2KW
|
|||
|
TS0300A32
|
3KW
|
|||
|
TSXXXXC
|
TS0150C32
|
三相220V AC
|
單相220V AC
|
1.5KW
|
|
TS0200C32
|
2KW
|
|||
|
TS0300C32
|
3KW
|
|||
|
TS0150C33
|
三相380V AC
|
1.5KW
|
||
|
TS0200C33
|
2KW
|
|||
|
TS0300C33
|
3KW
|
|||
|
TS0400C33
|
4KW
|
|||
|
TS0500C33
|
5KW
|
|||
|
TS0600C33
|
6KW
|
|||
|
TS0700C33
|
7KW
|
|||
|
TS0800C33
|
8KW
|
|||
|
TS0900C33
|
9KW
|
|||
|
系列
|
規格型號
|
機箱類型
|
L1
|
L2
|
L3
|
L4
|
L5
|
L6
|
W
|
W1
|
W2
|
H
|
D
|
a
|
|
TS-A系列
|
TS0020A22
|

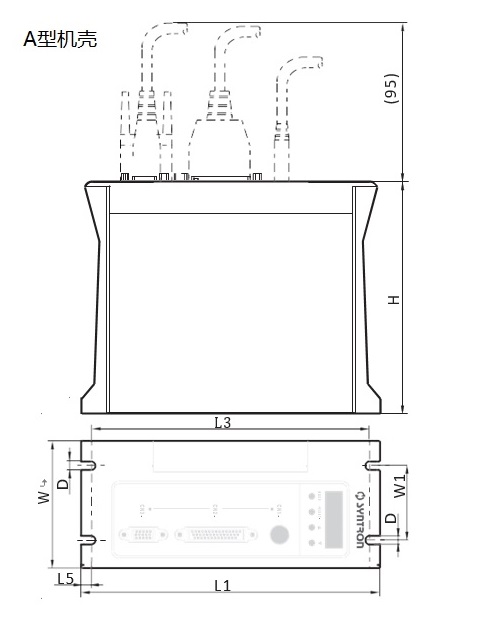

A型機殼
|
193
|
|
180
|
|
6.5
|
|
82
|
48
|
|
153
|
5.5
|
|
|
TS0040A22
|
A型機殼
|
193
|
|
180
|
|
6.5
|
|
82
|
48
|
|
153
|
5.5
|
|
|
|
TS0075A22
|
A型機殼
|
193
|
|
180
|
|
6.5
|
|
82
|
48
|
|
153
|
5.5
|
|
|
|
TS0100A22
|
A型機殼
|
193
|
|
180
|
|
6.5
|
|
82
|
48
|
|
153
|
5.5
|
|
|
|
TS0150A32
|

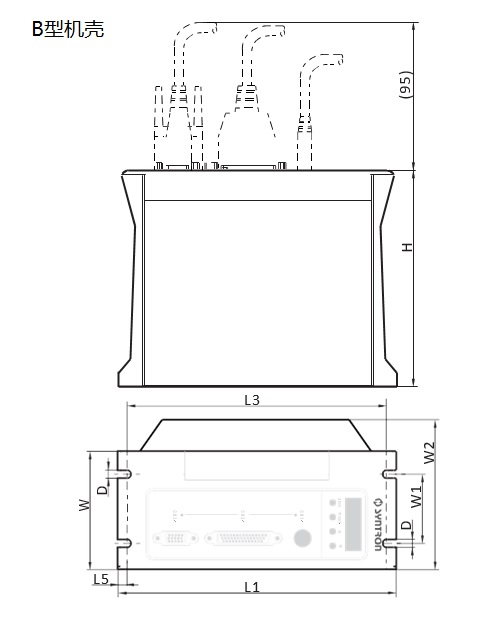

B型機殼
|
245
|
|
235
|
|
5
|
|
92
|
50
|
116
|
185
|
7
|
|
|
|
TS0200A32
|
B型機殼
|
245
|
|
235
|
|
5
|
|
92
|
50
|
116
|
185
|
7
|
|
|
|
TS0300A32
|
B型機殼
|
245
|
|
235
|
|
5
|
|
92
|
50
|
116
|
185
|
7
|
|
|
|
TS-C系列
|
TS0150C32
|

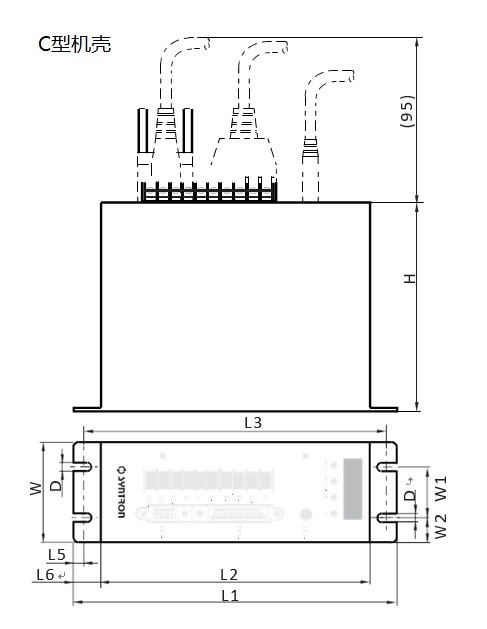

C型機殼
|
264
|
242
|
256
|
|
4
|
11
|
105
|
60
|
22.5
|
180
|
7
|
|
|
TS0200C32
|
C型機殼
|
264
|
242
|
256
|
|
4
|
11
|
105
|
60
|
22.5
|
180
|
7
|
|
|
|
TS0300C32
|

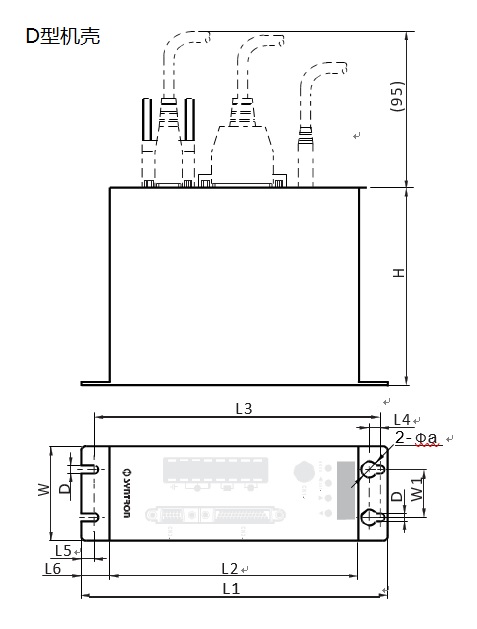

D型機殼
|
320
|
270
|
304.5
|
9
|
9
|
25
|
120
|
60
|
|
180
|
7
|
15
|
|
|
TS0150C33
|
C型機殼
|
264
|
242
|
256
|
|
4
|
11
|
105
|
60
|
22.5
|
180
|
7
|
|
|
|
TS0200C33
|
C型機殼
|
264
|
242
|
256
|
|
4
|
11
|
105
|
60
|
22.5
|
180
|
7
|
|
|
|
TS0300C33
|
D型機殼
|
320
|
270
|
304.5
|
9
|
9
|
25
|
120
|
60
|
|
180
|
7
|
15
|
|
|
TS0400C33
|
D型機殼
|
320
|
270
|
304.5
|
9
|
9
|
25
|
120
|
60
|
|
174
|
7
|
15
|
|
|
TS0500C33
|
D型機殼
|
320
|
270
|
304.5
|
9
|
9
|
25
|
120
|
60
|
|
174
|
7
|
15
|
|
|
TS0600C33
|
D型機殼
|
320
|
270
|
304.5
|
9
|
9
|
25
|
120
|
60
|
|
174
|
7
|
15
|
|
|
TS0700C33
|
D型機殼
|
320
|
270
|
304.5
|
9
|
9
|
25
|
124
|
60
|
|
204
|
7
|
15
|
|
|
TS0800C33
|
D型機殼
|
320
|
270
|
304.5
|
9
|
9
|
25
|
124
|
60
|
|
204
|
7
|
15
|
|
|
TS0900C33
|
D型機殼
|
320
|
270
|
304.5
|
9
|
9
|
25
|
124
|
60
|
|
204
|
7
|
15
|
